キジ用の踏み板式はこわなの図面

十数年ぶりにJw_cad使ってみたら、使い方忘れてたσ(^_^;)アセアセ…

使い方ググって、なんとか図面描きましたがなぁw

でも、相変わらす使いやすくてよかったぁ(≧∇≦) 有料のCADいらんねっ!!

イラン( -.-)ノ ・゜゜・。ポイッ

ってことで、

kiji-hakowana.zip

キジはこわなのJw_cadデータです。

扉の軽量化したほうがええかも・・・

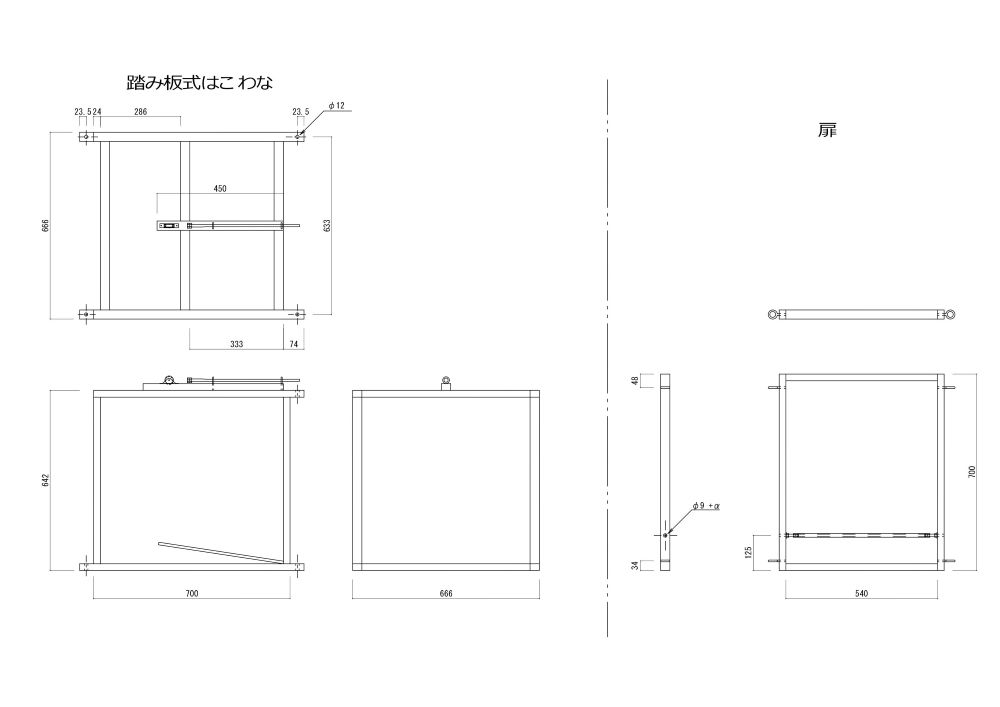

kiji_hakowana.pdf

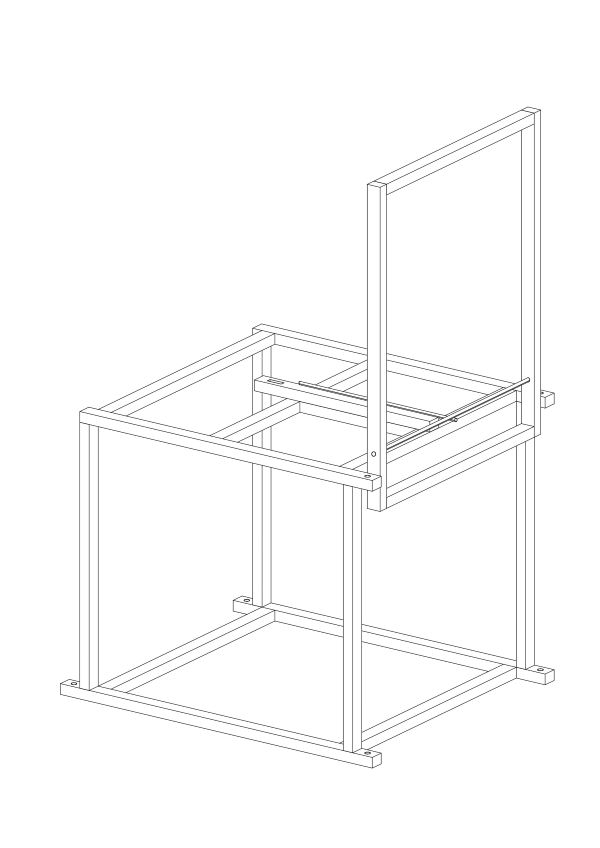

kiji_hakowana2.5D.pdf

使用材料

カラー亀甲網 4M

木材(防虫防腐剤) 24x33mmx4M 3本

木材(防虫防腐剤) 18x33mmx4M 4本 亀甲網押さえ用

真鍮(しんちゅう)ひーとんNo.16 4個

真鍮(しんちゅう)ひーとんNo.12 2個

ステンパイプ Φ13x450mm 1本(50mmあればO.K.)

シンギ戸車 丸型30mm 1個

3/8全ねじボルト 2Mx2本

3/8全ねじボルト 1Mx1本(ステンパイプの芯580mm、扉止め用ロッド400mmの内350mmはねじ山削る)

3/8ナット 8個

3/8平ワッシャ 2個

木ねじ 50mm(本体用)

木ねじ 30~45mm(網押さえ用)

6000円足らずで作れます~

内地やったら5000円でできるかも?w

今回のはこわなでは底面まで亀甲網張ってないけど、4Mで全面分足ります。

あと、強度あげるために、本体と亀甲網押さえ用の木材を互い違いになるようにしてます。

まぁ、こんなとこかなぁ?

細かいとこは、写真でも見て考えてくださいな~(笑)

これで捕れるかどうかは本人の腕次第~ヘ(°◇、°)ノ~ ウケケケ…
